1409無人機動力組成比較復雜由多個部件組成分別是電機、電調、螺旋槳。今天給大家說說電調

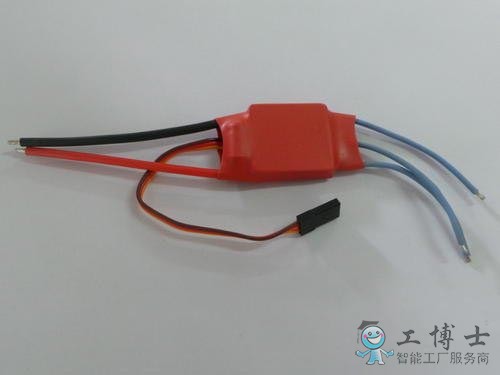

電調全稱電子調速器，英文electronic speed controller，簡稱ESC。因?yàn)殡姍C(jī)的電流很大，如果沒有電調飛控板承受不住， 因此，電調是給電機供電、控制電機轉速，完成規定的速度和動作等的電子調速器，是飛控連接電機的橋梁。
電調的分類
之前說過電機分有刷電機和無刷電機，所以電調也是分有刷電調和無刷電調，搭配也是按照特性一一對應。
電調與電機的連接方式
電調的輸入線（最粗的紅黑線）與電池連接；
電調的輸出線（有刷兩根、無刷三根）與電機連接；
電調的信號線（最細的3根線）與飛控連接。

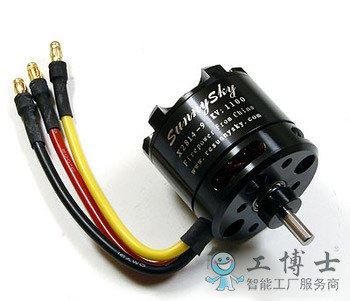

下圖對應無刷電調使用的無刷馬達，電機上的三條線對應電調上的三個口
電調功能分類
電調按功能分為兩種，一種帶BEC，即穩壓模塊，；一種不帶BEC。多旋翼的多數不帶BEC，航模則一般用帶BEC的。按種類分可以分為單向電調和雙向電調，單向電調不能改變信號控制電機反轉，雙向電調則可以控制電機反轉。
電調如何選配
第一、電池電壓不能超過電調最高承載電壓，
第二、電池電流持續輸出大于電調最大持續電流輸出。一般是高5A或者10A。大電流的電調可以兼容小電流，而小電流的電調則不能。
第三、是否帶過流保護，當你飛行過程中遭受意外被掛在樹上或者墜機，電機被堵轉的時候，帶過流保護不會燒電機。
第四、響應速度
第五、與電機電壓要匹配。
